【技術分享】非開挖修復工藝對比介紹與選擇
2023-10-25

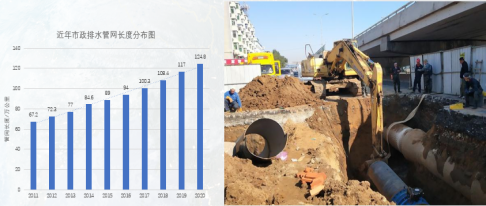

國家統計局?jǐn)?shù)據顯示，截至2020 年，中國城鎮排水管道總長度已突破120萬公里。其中很多已到使用年限，造成城市供水管網漏水、爆管事故率頻發。全國每年因供水管網漏損爆管造成的損失達100億元以上；城市排水管網因年久失修、接頭開裂，滲水、漏水現象較為普遍，嚴重污染城市地下水和周圍環境。

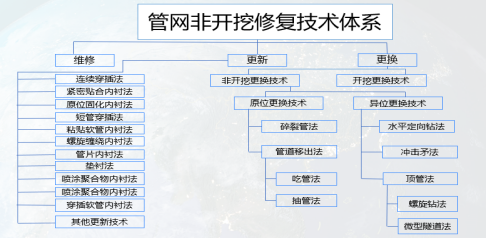

面對這樣的嚴峻形勢，地下排水管道修復技術孕育而生，對于不同缺陷的處理措施主要分為兩大類：管道開挖修復技術和管道非開挖修復技術。而傳統的開挖修復技術具有破壞道路、影響交通、容易破壞其他基礎設施造成“馬路拉鏈”現象的缺點。對比之下非開挖技術具有效率高、周期短、不影響交通、對環境友善、綜合成本低、安全性高等一系列優勢。目前世界上較先進的管道非開挖修復技術有3大類（包括10多種工藝技術），下圖為管網非開挖修復技術體系。
非開挖修復技術3大類分別為：采用樹脂固化的方法在管道內部形成新排水管道，如原位固化（CIPP）、現場固化等工藝；在原有管道內部套入小的排水管道，以解決燃眉之急，如短管內襯、U型管拖入等工藝；最有一類是采用螺旋制管的方式在原有管道內部采用纏繞法形成新管道，如螺旋纏繞法等。
原位固化法（Cured-in-Place Pipe-CIPP）是指采用翻轉或牽拉方式將浸漬樹脂的軟管置入原有管道內，固化后形成管道內襯的修復方法。按照軟管進入原有管道的方式不同，可將CIPP分為翻轉式和拉入式兩種工藝，軟管固化工藝目前包括：熱水固化法、蒸汽固化法和紫外線固化法。

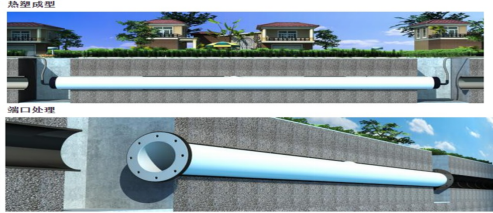

熱塑成型法（國際上稱為緊密貼合內襯法）是將熱塑性管材通過在截面方向壓成 U型縮減外徑，拉入待修復管道中，利用 記憶應力恢復原理 ，借助蒸汽和壓力復原膨脹達到緊密貼合的修復效果，確保無浪費空間，相當于直接在里面鋪設了一根新管道。而且由于修復材料為塑性材料，有一定的延展性，因此對于復雜情況（如：變形、變徑、移位等）的處理也尤為突出。
內襯軟管修復法可以根據管道內流動的介質選擇不同類型的內外層材料，將能夠承受內壓的軟管折疊成U型后，穿入待修復母管，最后通過充氣或者充水撐開內襯管。內襯管可折疊，可卷繞，耐壓力，耐化學性，外內壓狀況下可保持圓筒狀。
螺旋纏繞法是一種施工投入少、施工工藝成熟、安全系數高的新型非開挖修復技術，主要的工作機理是通過事先從檢查井上端放置于問題管道前后端管口的管道修復專用的纏繞機，將事先準備好的帶狀的塑料管材在專用的纏繞機的作用下，在問題管道內纏繞旋轉形成一條新的且強度很高的新管。

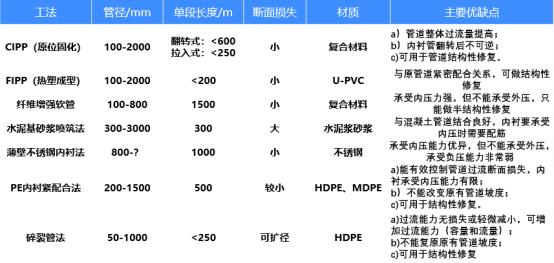

下圖為各種修復方法優缺點對比：
